ノズルピッチを変更する事で、積層はきれいになるのか検証
Youtube版↓
みなさんこんにちは、海里です。
adventurer3でも0.3mmのノズルが販売されました。
今日は、ノズルピッチを変更すると造形物はきれいになるのか検証
設定①
ノズルピッチを交換・レイヤーハイト固定
ノズルピッチ：0.2、0.4、0.5mm
レイヤーハイト：0.12mm
ノズル温度：240℃ (0.4、0.5mm)
220℃(0.2mm)
移動速度：50mm/s
樹脂：PLA
※0.2mmのノズルを使用した時に、フィラメント が溶けすぎて押し出せなかったので、20℃低くしました。

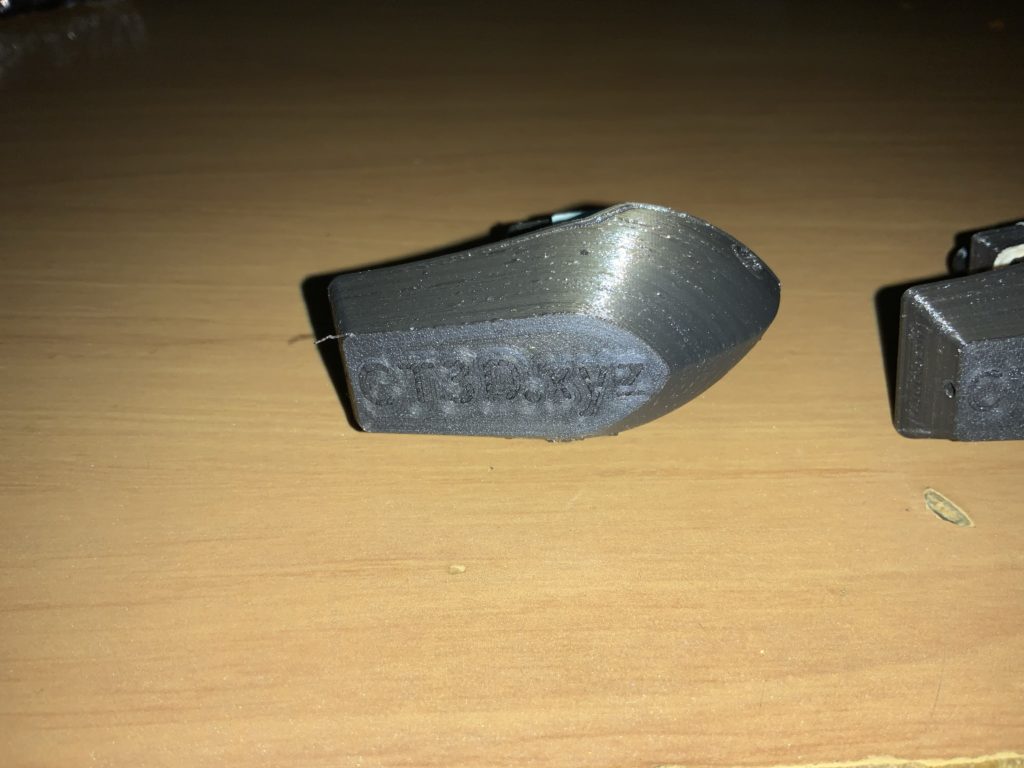

ノズル：0.2mm・レイヤーハイト：0.12mm

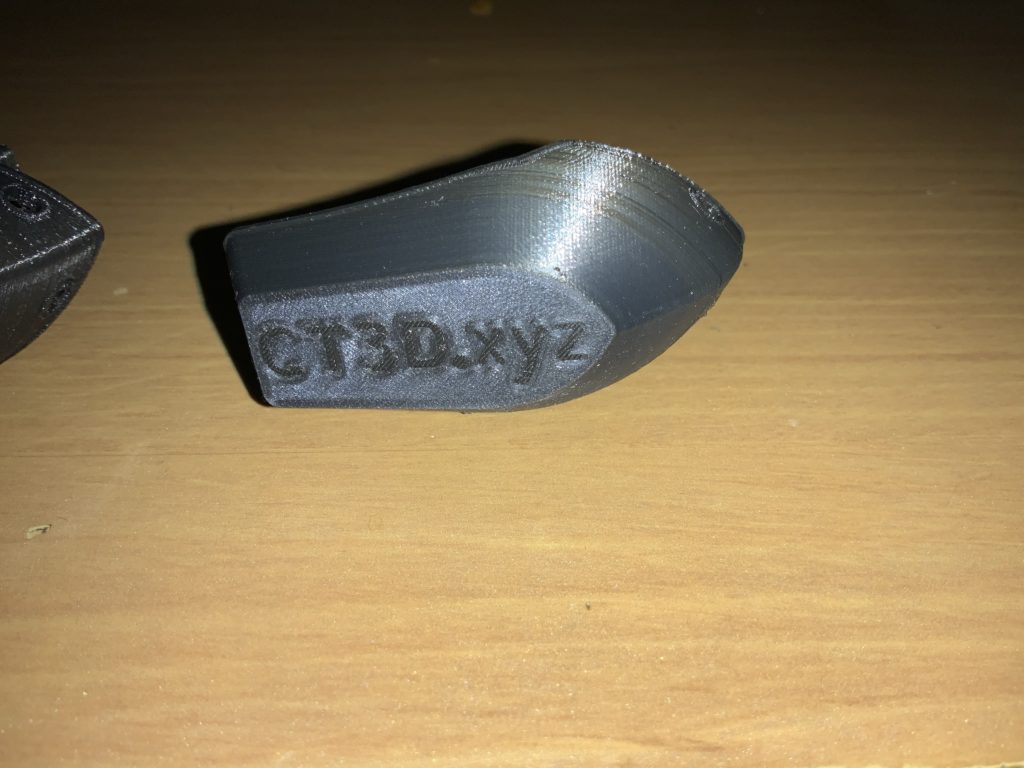

ノズル：0.4mm・レイヤーハイト：0.12mm

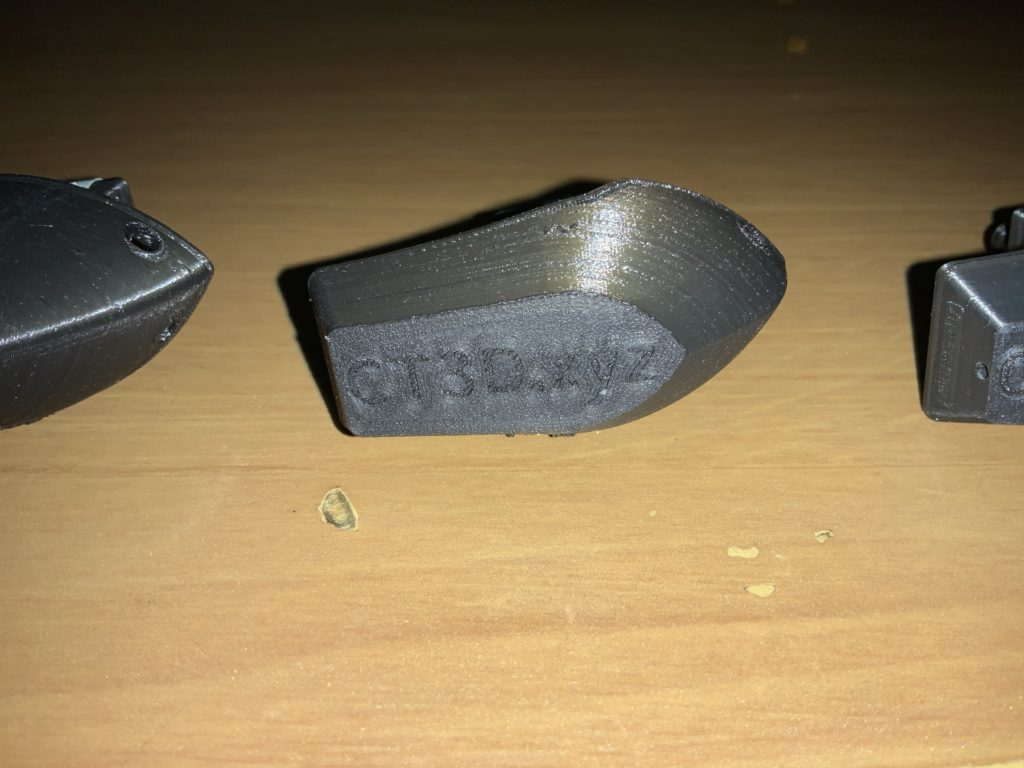

ノズル：0.5mm・レイヤーハイト：0.12mm
①検証の結果
写真を観ても分かるように、0.5mm、0.4mmにおいてはさほど大きな差は出ません
0.2mmのノズルを使用した時には、そのほかのノズルと比べればくっきりとしている印象
造形時間とフィラメントの使用量
| ノズルピッチ[ｍｍ] | 造形時間 | 使用したフィラメントの量[g] |
| 0.2 | 4時間37分 | 9 |
| 0.4 | 3時間12分 | 12 |
| 0.5 | 2時間47分 | 12 |
ノズルを交換する事によるメリット
- 造形時間が短くなる
- ノズルの穴が小さくなれば、細かいところでは変化が出る
ノズルのみを交換した時には、0.1mmの差ではあまり変化がない事がわかりました。
ノズル径を大きくする利点としては、レイヤーハイトを高くする事ができ、その分フィラメント は多く使いますが、造形時間を短縮する事ができる。
次はノズルピッチを固定し、レイヤーハイトを可変
設定②
ノズルピッチ固定・レイヤーハイト可変
ノズルピッチ：0.5mm
レイヤーハイト：0.4mm
ノズル温度：240℃
移動速度：50mm/s
樹脂：PLA
②結果
レイヤーハイトを高くした分、造形は荒くなっている事がわかります。

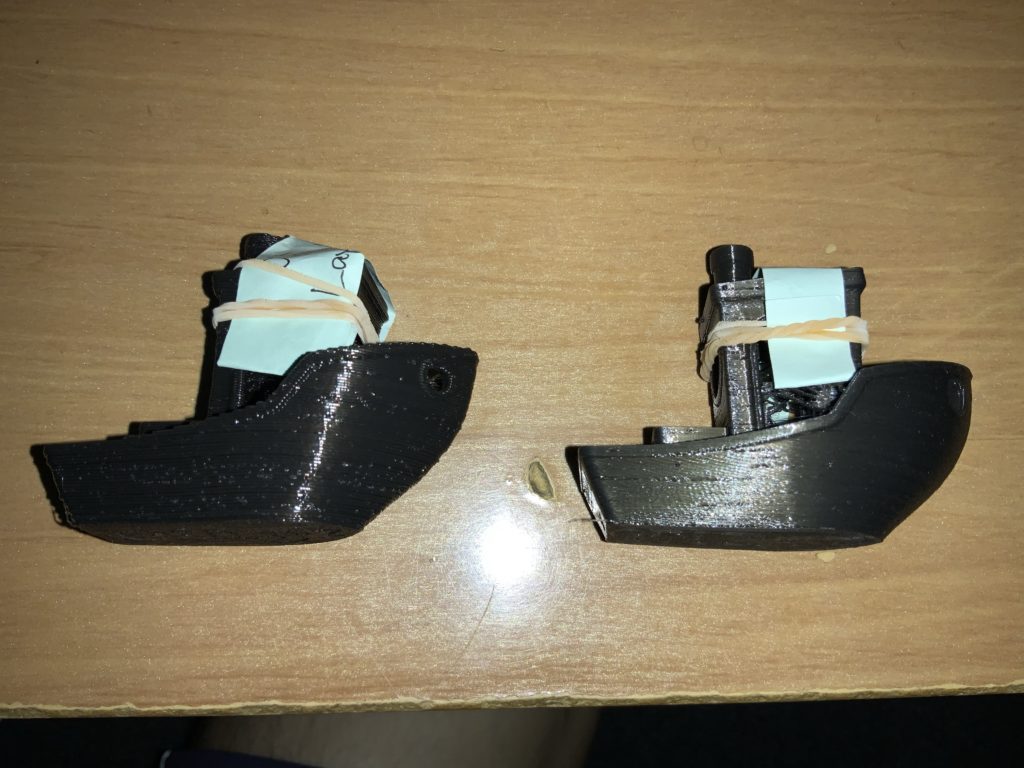

右：ノズル：0.5mm・レイヤーハイト：0.4mm （造形時間：58分）
左：ノズル：0.5mm・レイヤーハイト：0.12mm （造形時間：2時間47分）
積層ピッチが大きくなることで、造形時間を3分の1に縮小することができました。
造形的には粗くなってしまうので、大まかに作りたいときや速度重視で作りたいときには良い方法
最後に
0.1mmピッチの差では造形物の変化を感じられない
ノズルを大きくすると、造形時間が短くなる
今回の検証で、ノズルピッチを変化させるよりも、レイヤーハイトを小さくする方が、造形物がきれいになる事がわかりました。（当たり前といえば当たり前であるが）
